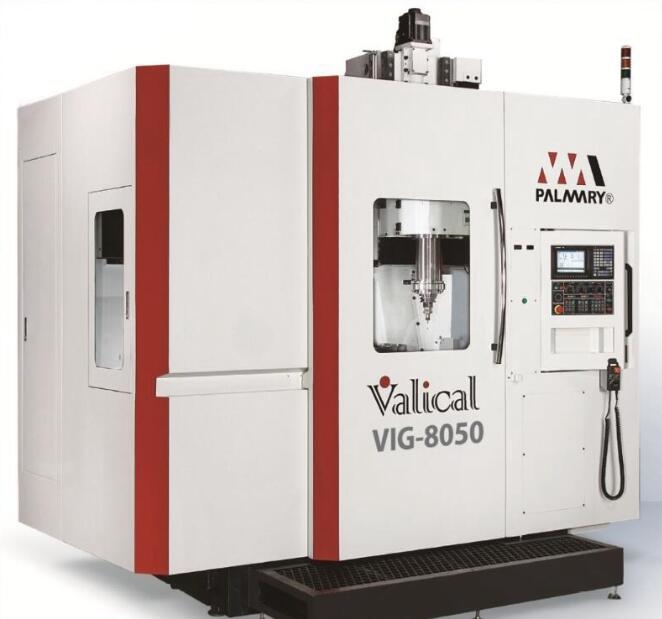

立式复合磨床如何实现“一次装夹全加工“？
更新时间：2025-11-13 点击次数：17次
立式复合磨床通过多工序集成设计、高刚性结构、自动化功能模块及智能控制技术的协同作用，实现了“一次装夹全加工”的核心目标，具体实现路径如下：
一、多工序集成设计：打破传统加工壁垒
立式复合磨床将钻、攻、镗、铣、车等传统分散工序整合至单一设备，通过转盘多工位或可换头主轴系统，实现工序无缝切换。
技术优势：
1、消除重复定位误差：避免多次装夹导致的工件基准偏移，提升加工精度；
2、缩短生产周期：工序集成使单件加工时间缩短30%-50%，例如汽车零部件加工效率提升3倍；
3、降低人力成本：1台复合磨床可替代3台传统机床，操作人员减少60%。
二、高刚性结构：保障多工序稳定运行
1、立式复合磨床采用整体立柱或龙门式结构，结合特殊材料表面硬化工艺，实现以下特性：
- 抗变形能力：圆柱式静压导轨行走精度达0.5μm，是普通V型导轨的5倍，刚性提升10倍；
- 热稳定性：花岗岩工作台耐化学腐蚀、抗震性好，平面稳定性优于铸铁，减少热变形对精度的影响；
- 负载承载力：支撑圆柱经特殊处理，无磨损、防水防锈，适应高强度复合加工需求。
2、应用场景：
- 航空发动机叶片加工：高刚性结构确保薄壁件在多工序加工中不变形；
- 精密模具制造：静压导轨保障复杂型面的一次装夹精度。
三、自动化功能模块：提升加工效率与柔性
通过配置ATC砂轮库、APC交换工作台、AMS自动测量系统及机械手，立式复合磨床实现全流程自动化：
1、ATC砂轮库：支持快速换刀，适应不同材质工件的加工需求；
2、APC交换工作台：实现工件自动上下料，缩短辅助时间；
3、AMS自动测量系统：实时监测加工尺寸，反馈调整参数，确保一致性；
4、机械手集成：与自动化产线无缝对接，支持多品种、小批量生产。
四、智能控制技术：实现高精度闭环加工
1、立式复合磨床通过智能控制系统，对加工过程进行实时优化：
- 交叉耦合轮廓控制：在控制软件中增加耦合环节，综合各轴误差并分配补偿，将轮廓误差控制在±1μm以内；
- 主动测量仪：声纳传感器采集噪声信号，当工件接近砂轮时自动暂停或退回，避免碰撞；
- 远程监控与诊断：基于GPRS的系统实时采集关键数据，预警设备故障，提升售后服务效率。
2、技术突破：
- 圆度误差控制：立式装夹使工件重力有利于磨削，圆度误差可达±0.000039英寸（±1μm）；
- 垂直度保障：工件与主轴竖直布局，消除下弯问题，内径、外径与表面垂直度精度提升30%。
五、行业应用验证：效率与精度双重提升
1、汽车行业：一次装夹完成发动机缸体、变速器齿轮等复杂零件的全工序加工，良品率提升至99.5%；
2、航空航天：加工钛合金叶片时，通过多工序集成将加工周期从72小时缩短至24小时；
3、模具制造：高刚性结构与智能控制结合，使模具型面精度达到±0.002mm，寿命延长40%。
